คุณสมบัติของวัสดุ PFA: คู่มือทางวิศวกรรมเกี่ยวกับความต้านทานและประสิทธิภาพของอุณหภูมิ PFA

การประเมินคุณสมบัติของวัสดุ pfa จำเป็นต้องดูผ่านเอกสารข้อมูลการตลาดมาตรฐาน วิศวกรจะต้องเข้าใจขีดจำกัดทางกายภาพของโพลีเมอร์ภายใต้ความเครียดทางอุตสาหกรรมอย่างต่อเนื่อง เราประเมินเพอร์ฟลูออโรอัลคอกซีเรซินสำหรับวิศวกรเครื่องกล OEM และผู้เชี่ยวชาญด้านการเลือกวัสดุโดยเฉพาะ ทีมงานเหล่านี้ออกแบบระบบการจัดการและการปิดผนึกของเหลวสำหรับสภาพแวดล้อมการทำงานที่รุนแรง การวิเคราะห์นี้มุ่งเน้นไปที่ความเป็นจริงทางวิศวกรรมของพฤติกรรมการคืบ อัตราการซึมผ่านของก๊าซ และความท้าทายในการควบคุมมิติที่รุนแรงระหว่างการตัดเฉือน การเลือกเกรดวัสดุและวิธีการผลิตที่ถูกต้องจะกำหนดพื้นฐานเพื่อความอยู่รอดของส่วนประกอบ ในระบบที่สำคัญ ความล้มเหลวที่ไม่คาดคิดนำมาซึ่งความเสี่ยงด้านความปลอดภัยที่ยอมรับไม่ได้และการหยุดทำงานของโรงงาน

ข้อมูลคุณสมบัติทั่วไปจากผู้ผลิตเรซินจะอธิบายพฤติกรรมของวัสดุโดยเฉลี่ยในสภาพห้องปฏิบัติการที่ได้รับการควบคุม ในทางตรงกันข้าม ข้อมูลจำเพาะด้านประสิทธิภาพที่รับประกันจะกำหนดขีดจำกัดขั้นต่ำที่แน่นอนสำหรับชุดการผลิตเชิงพาณิชย์ วิศวกรที่ออกแบบระยะขอบด้านความปลอดภัยสำหรับ-ระบบของไหลแรงดันสูงไม่สามารถพึ่งพาเฉพาะค่าทั่วไปเท่านั้น ประสิทธิภาพของสนามจริงจะเปลี่ยนไปตามเกรดเรซินเฉพาะและประวัติความร้อนของชิ้นส่วนที่ขึ้นรูป ในทางปฏิบัติ การพลาดช่องว่างระหว่างผลลัพธ์ในห้องปฏิบัติการทั่วไปและค่าขั้นต่ำที่รับประกันจะนำไปสู่ความล้มเหลวทางกลไกตั้งแต่เนิ่นๆ ในชิ้นส่วนที่ได้รับแรงเค้น

ลักษณะทางกายภาพของชิ้นส่วนสุดท้ายขึ้นอยู่กับน้ำหนักโมเลกุลของวัตถุดิบอย่างมาก ผู้ผลิตจะวัดปริมาณน้ำหนักนี้โดยใช้อัตราการไหลของเรซินละลาย เรซินที่มีอัตราการหลอมละลายสูงเติมลงในแม่พิมพ์ฉีดที่ซับซ้อนได้อย่างง่ายดายเนื่องจากมีความหนืดหลอมละลายต่ำกว่า อย่างไรก็ตาม โดยปกติแล้ว พวกเขามักจะผลิตชิ้นส่วนสำเร็จรูปที่มีความต้านทานต่อความล้าจากการดัดงอต่ำกว่าและความต้านทานต่อความเค้น{3}}การแตกร้าวน้อยกว่า เรซินที่มีอัตราการหลอมละลายต่ำมีความเหนียวเชิงกลดีขึ้นและมีอายุการใช้งานยาวนานขึ้นสำหรับตัววาล์วหนาหรือซับในท่อ แต่พวกเขาต้องการแรงกดดันในการประมวลผลที่สูงขึ้นมากและรอบการทำความเย็นที่ยาวนานขึ้น

ค่าสัมประสิทธิ์การขยายตัวทางความร้อนเชิงเส้นมีความสำคัญ วิศวกรต้องคำนึงถึงการเปลี่ยนแปลงขนาดใหญ่เมื่อออกแบบชิ้นส่วนที่มีข้อจำกัด เช่น บ่าวาล์วหรือบุท่อแข็งภายใต้การหมุนเวียนด้วยความร้อน อัตราการดูดซึมน้ำที่ต่ำมากทำให้มั่นใจได้ว่าชิ้นส่วนจะรักษาขนาดและความแข็งแรงไว้ได้ แม้ว่าจะแช่อยู่ในสารละลายเคมีก็ตาม นอกจากนี้ ความต้านทานต่อปริมาตรแสดงให้เห็นว่าวัสดุนั้นเป็นฉนวนไฟฟ้าที่ยอดเยี่ยม ลักษณะนี้มีความสำคัญเมื่อออกแบบตัวเรือนเซ็นเซอร์สำหรับอุปกรณ์ความถี่สูง-ในของเหลวที่มีฤทธิ์กัดกร่อน

อะไรเป็นตัวขับเคลื่อนกลไกการทนต่ออุณหภูมิและการย่อยสลายเนื่องจากความร้อน

ตัวขับเคลื่อนหลักในการต้านทานอุณหภูมิ pfa สูงคือแกนหลักโพลีเมอร์ที่ทำจากพันธะคาร์บอน-ฟลูออรีนทั้งหมด พันธะเหล่านี้มีพลังงานพันธะสูงมากประมาณ 485 kJ/mol การเพิ่มสายด้านข้างเพอร์ฟลูออโรอัลคอกซีระหว่างการเกิดปฏิกิริยาโพลีเมอไรเซชันจะแยกโครงสร้างผลึกแข็งที่พบในโมเลกุลที่มีฟลูออริเนตเต็มที่ การเปลี่ยนแปลงนี้ทำให้วัสดุละลายและไหลได้โดยไม่สูญเสียความแข็งแรงของพันธะที่จำเป็นในการต้านทานความร้อน รูปแบบโมเลกุลที่เป็นเอกลักษณ์ช่วยให้เมทริกซ์โพลีเมอร์ยังคงสภาพเดิมและมีเสถียรภาพ แม้ภายใต้ภาระความร้อนซึ่งจะทำให้พลาสติกวิศวกรรมมาตรฐานสลายตัวอย่างรวดเร็ว



ช่วงอุณหภูมิในการทำงานครอบคลุมตั้งแต่ -200 องศาถึง 260 องศา กลุ่มผลิตภัณฑ์นี้มีหน้าต่างระบายความร้อนที่กว้างสำหรับการใช้งานในอุตสาหกรรม ตั้งแต่ของไหลแช่แข็งไปจนถึงกระบวนการทางเคมีที่มีความร้อนสูง อุณหภูมิบริการต่อเนื่องอยู่ที่ 260 องศา (500 องศา F) การให้คะแนนนี้แสดงถึงภาระความร้อนสูงสุดที่โพลีเมอร์สามารถกักเก็บได้ไม่จำกัด โดยไม่สูญเสียคุณสมบัติทางกลพื้นฐาน อุณหภูมิแสงเป็นระยะถึง 290 องศา ขีดจำกัดนี้ครอบคลุมถึงเหตุการณ์สั้นๆ เช่น ไอน้ำฟลัชหรือความร้อนที่เพิ่มขึ้นชั่วคราว ซึ่งวัสดุรับความเครียดจากความร้อนโดยไม่เกิดความเสียหายในทันที

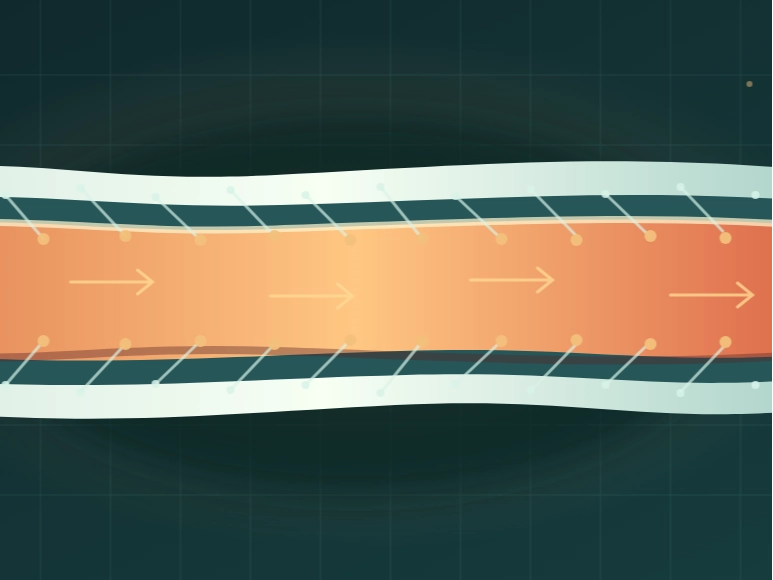

ตัวขับเคลื่อนหลักในการต้านทานอุณหภูมิ pfa สูงคือแกนหลักโพลีเมอร์ที่ทำจากพันธะคาร์บอน-ฟลูออรีนทั้งหมด

การเปลี่ยนเฟสที่โพลีเมอร์กลายเป็นของเหลวหนาเกิดขึ้นที่จุดหลอมเหลว 302–310 องศา (576–590 องศา F) ผู้ขายหลายรายรายงานว่าจุดหลอมเหลวขั้นสุดท้ายอยู่ที่ 260 องศาหรือ 315 องศา แม้ว่าข้อมูลของผู้ผลิตอย่างเป็นทางการจะไม่สนับสนุนข้อกล่าวอ้างนี้ก็ตาม ความขัดแย้งของข้อมูลนี้มักเกิดขึ้นเมื่อซัพพลายเออร์สับสนระหว่างขีดจำกัดการบริการต่อเนื่องกับจุดหลอมเหลวที่แท้จริง บางครั้งพวกเขาก็ผสมตัวเลขเหล่านี้กับฟลูออโรโพลีเมอร์อื่นๆ ในตระกูลเดียวกัน

การใช้ระบบใกล้กับจุดหลอมเหลวมากเกินไปจะทำให้ความร้อนสลายเร็วขึ้น ความเสียหายนี้เริ่มต้นจากการสูญเสียมวลโพลีเมอร์เล็กน้อย และปล่อยก๊าซฟลูออริเนตออกมาเล็กน้อย ในการผลิตชิปที่มีความบริสุทธิ์สูงเป็นพิเศษ- การปล่อยก๊าซขนาดเล็ก-นี้จะเพิ่มการปนเปื้อนที่ยอมรับไม่ได้ให้กับกระแสกระบวนการ การปนเปื้อนนี้เกิดขึ้นนานก่อนที่ชิ้นส่วนทางกายภาพจะเสียรูปหรือแตกหัก วิศวกรที่ออกแบบเครือข่ายของไหลที่ให้ความร้อนจะต้องคำนวณการไล่ระดับความร้อนผ่านผนังโพลีเมอร์ ขั้นตอนนี้ช่วยให้มั่นใจได้ว่าอุณหภูมิพื้นผิวด้านในจะไม่เกินขีดจำกัดการบริการต่อเนื่องระหว่างการใช้งานปกติ

ความเฉื่อยของสารเคมีหมายความว่าโซ่โพลีเมอร์จะไม่ทำปฏิกิริยาหรือกัดกร่อนจากของไหลที่รุนแรง อย่างไรก็ตาม มันไม่ได้หยุดโมเลกุลของของเหลวไม่ให้ผ่านเมทริกซ์ของวัสดุ การซึมผ่านยังคงเป็นข้อจำกัดทางวิศวกรรมที่สำคัญสำหรับสารเคมีระเหย โมเลกุลของก๊าซขนาดเล็กเคลื่อนที่อย่างต่อเนื่องผ่านช่องว่างเล็กๆ ระหว่างโซ่โพลีเมอร์ที่พันกัน เมื่อใช้กรดไฮโดรคลอริกร้อนหรือกรดไฮโดรฟลูออริก ตัวท่อจะไม่ได้รับความเสียหายทางเคมี อย่างไรก็ตาม ไอกรดจะค่อยๆ เคลื่อนผ่านผนังและควบแน่นที่พื้นผิวด้านนอก

การไหลอย่างต่อเนื่องนี้ทำให้เกิดสนิมอย่างรุนแรงบนแจ็คเก็ตสแตนเลสโดยรอบ ตัวเสื้อเซ็นเซอร์ หรือส่วนรองรับของสิ่งอำนวยความสะดวก ผลลัพธ์ที่ได้คือความล้มเหลวของระบบทั้งหมด แม้ว่าฟลูออโรโพลีเมอร์จะยังคงสภาพสมบูรณ์อยู่ก็ตาม อัตราการหลบหนีของก๊าซเป็นไปตามกฎการแพร่กระจายมาตรฐาน ปริมาตรของก๊าซที่ระเหยออกมาจะเพิ่มขึ้นอย่างรวดเร็วเมื่ออุณหภูมิเพิ่มขึ้นและโซ่โพลีเมอร์มีการเคลื่อนไหว วิศวกรจะต้องตรวจสอบขนาดโมเลกุลของสารเคมีและอุณหภูมิในการทำงานเพื่อคาดการณ์อัตราการซึมผ่านตลอดอายุการใช้งานของอุปกรณ์

วิศวกรลดความเสี่ยงจากการซึมผ่านเหล่านี้โดยการเพิ่มความหนาของผนังท่อหรือซับในเป็นหลัก ผนังที่หนาขึ้นจะทำให้เส้นทางการแพร่กระจายยาวขึ้น และลดก๊าซทั้งหมดที่เข้าถึงสภาพแวดล้อมภายนอกได้อย่างมาก การลดอุณหภูมิการทำงานของระบบยังทำให้อัตราการซึมผ่านลดลงอย่างรวดเร็วและสำคัญอีกด้วย ความร้อนจะกำหนดพื้นที่เปิดโล่งภายในโพลีเมอร์และความเร็วการแพร่กระจายของก๊าซที่ติดอยู่ หากอุณหภูมิและความหนาของผนังไม่สามารถเปลี่ยนแปลงได้ วิศวกรจะระบุเกรดเรซินที่มีน้ำหนักโมเลกุลสูงกว่าและมีความเป็นผลึกสูงกว่า โครงสร้างนี้ทำให้โครงข่ายโพลีเมอร์กระชับขึ้นและต้านทานการเคลื่อนที่ของแก๊ส

วิศวกรเครื่องกลมักเผชิญกับปัญหาการควบคุมขนาดที่รุนแรงเมื่อตัดเฉือนฟลูออโรโพลีเมอร์นี้ด้วยเครื่องมือตัดโลหะมาตรฐาน เมทริกซ์โพลีเมอร์ยังคงความนุ่มและยืดหยุ่นที่อุณหภูมิห้อง เนื่องจากความยืดหยุ่นนี้ ชิ้นงานจึงมีแนวโน้มที่จะโค้งงอออกจากเครื่องมือแทนที่จะตัดให้เรียบร้อย ทำให้เกิดรอยสะท้านและขนาดที่ไม่ถูกต้อง นอกจากนี้ โพลีเมอร์ยังแสดงการไหลเย็นและการคืบคลานอย่างมีนัยสำคัญภายใต้ภาระที่ต่อเนื่อง ซีลแบบคงที่จะค่อยๆ เปลี่ยนรูปและสูญเสียแรงซีลเมื่อเวลาผ่านไป

การใช้ขีดจำกัดความทนทานต่อโลหะมาตรฐานในการออกแบบซีลแบบคงที่จะนำไปสู่การรั่วไหลของของไหลตั้งแต่เนิ่นๆ เนื่องจากวัสดุคลายตัวออกจากหน้าแปลนโลหะ เราแนะนำให้ใช้วิธีที่มีรูปทรงใกล้เคียง-สุทธิ- เช่น การฉีดขึ้นรูป ทีมงานยังสามารถระบุโปรไฟล์ต่อเนื่องจากผู้มีประสบการณ์ได้ผู้ให้บริการการอัดขึ้นรูปพลาสติกวิศวกรรม เช่น Dachangเพื่อหลีกเลี่ยงการตัดเฉือนรอง เมื่อการตัดยังคงเป็นทางเลือกเดียวสำหรับรูปทรงที่ซับซ้อนที่มีปริมาณน้อย- ช่างเครื่องจะต้องใช้วิธีการพิเศษที่เหมาะกับพลาสติกที่ยืดหยุ่นได้

วิศวกรยังต้องออกแบบต่อมซีลใหม่เพื่อจัดการการไหลของความเย็นโดยยึดโพลีเมอร์ไว้ทุกด้าน การกักเก็บนี้ช่วยป้องกันไม่ให้วัสดุบีบออกจากข้อต่อภายใต้แรงดันสูง การเพิ่ม-ฮาร์ดแวร์การโหลดแบบเรียลไทม์ เช่น แหวนรอง Belleville บนโบลต์หน้าแปลน ช่วยให้มั่นใจได้ถึงแรงกดเชิงกลบนซีลอย่างต่อเนื่องในขณะที่โพลีเมอร์คืบคลานเมื่อเวลาผ่านไป

คู่มือวัสดุมักจะแสดงรายการฟลูออโรโพลีเมอร์ประสิทธิภาพสูง-เหล่านี้ว่าสามารถใช้แทนกันได้ อย่างไรก็ตาม ขีดจำกัดทางกายภาพจะกำหนดขอบเขตการใช้งานที่เข้มงวด ประโยชน์ทางวิศวกรรมหลักของเพอร์ฟลูออโรอัลคอกซีเรซินคือความสามารถในการต้านทานความร้อนและสารเคมีของพลาสติกที่ไม่-ละลาย-ที่แปรรูปได้ ในขณะเดียวกันก็ช่วยให้มีรูปร่างที่ซับซ้อนผ่านกระบวนการหลอมมาตรฐาน ความสามารถในการหลอมละลายนี้เอาชนะขีดจำกัดการผลิตของการอัดขึ้นรูปแบบเพสต์หรือการขึ้นรูปแบบอัด ทำให้สามารถผลิตตัววาล์วที่ซับซ้อนและท่อขดยาวได้อย่างรวดเร็ว

อายุความล้าจากการโค้งงอแบบไดนามิกแสดงให้เห็นความแตกต่างด้านประสิทธิภาพที่ชัดเจนระหว่างวัสดุเหล่านี้ในการประกอบที่เคลื่อนที่ ชิ้นส่วนที่เผชิญกับการสั่นสะเทือนความถี่สูง-หรือการพับอย่างต่อเนื่อง เช่น ไดอะแฟรมปั๊มและเครื่องเป่าลมแบบยืดหยุ่น จำเป็นต้องมีความทนทานสูง PFA ถึง 500,000 รอบในการทดสอบความทนทานต่อการพับของ MIT มาตรฐาน แม้ว่าทางเลือกอื่นที่ไม่สามารถ-ละลาย-ได้จะให้แรงเสียดทานพื้นผิวที่ต่ำกว่าเล็กน้อย แต่พวกมันก็ประสบปัญหาในการงอซ้ำๆ โดยไม่เกิดรอยแตกขนาดเล็ก-ตามแนวขอบเขตของคริสตัล

การเลือกระหว่างวัสดุเหล่านี้ขึ้นอยู่กับว่าชิ้นส่วนคงที่หรือโค้งงออย่างต่อเนื่องตลอดอายุการใช้งาน สำหรับการเดินท่อแบบตรงและแข็งที่อุณหภูมิห้อง ตัวเลือกที่ประมวลผลได้-การหลอมด้วยต้นทุน-ที่ต่ำกว่ามักจะให้ความทนทานต่อสารเคมีและความแข็งแรงเพียงพอ อย่างไรก็ตาม เมื่อการออกแบบต้องการขีดจำกัดความร้อนสูงสุดควบคู่ไปกับความต้านทานต่อการสั่นสะเทือนอย่างต่อเนื่อง สูตรเพอร์ฟลูออโรอัลคอกซีเป็นทางเลือกเดียวทางวิศวกรรมที่สามารถใช้งานได้

การเปลี่ยนแปลงกฎสำหรับสารต่อ- และโพลีฟลูออโรอัลคิลบังคับให้ทีมจัดซื้อตรวจสอบความสอดคล้องของชิ้นส่วนการจัดการของเหลวของพวกเขา ทีมงานจะต้องแยกแยะระหว่างการปล่อยมลพิษจากโรงงานในระหว่างการผลิตเรซินดิบและสถานะทางกฎหมายของชิ้นส่วนพลาสติกแข็งสำเร็จรูป อย่างไรก็ตาม วิศวกรที่กำลังมองหาการทดแทนฟลูออโรโพลีเมอร์โดยตรงพบว่าวัสดุอื่นๆ ไม่ค่อยตรงกับความต้องการด้านความร้อน เคมี และทางกลทั้งหมด

โพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษ-ให้แรงเสียดทานต่ำและทนทานต่อการสึกหรอดีเยี่ยม ถึงกระนั้นก็ตาม มันจะพองตัวอยู่ในอะโรมาติกไฮโดรคาร์บอนและสลายตัวที่อุณหภูมิสูง โพลีอีเทอร์อีเทอร์คีโตนมีเสถียรภาพทางความร้อนและความแข็งแรงเชิงกลสูง แต่ยังขาดการไหลของความเย็นที่จำเป็นในการสร้างการปิดผนึกของเหลวที่แน่นหนาบนหน้าแปลนโลหะหยาบโดยไม่มีวงแหวน O- เพิ่มเติม ทีมที่ต้องเผชิญกับการตรวจสอบการปฏิบัติตามข้อกำหนดจะต้องประเมินความต้องการของระบบที่แท้จริงอีกครั้ง แทนที่จะค้นหาสิ่งทดแทนสากลที่ไม่มีอยู่จริง

เราแนะนำให้วิศวกรวัดอุณหภูมิสูงสุดที่แท้จริงและความเข้มข้นของสารเคมีที่แน่นอนของกระบวนการ ขั้นตอนนี้แสดงให้เห็นว่าจำเป็นต้องใช้ประสิทธิภาพขั้นสูงสุดของฟลูออโรโพลีเมอร์ดั้งเดิมหรือไม่ ระบบเดิมหลายระบบระบุว่าพิกัดความร้อนสูงเป็นเพียงส่วนเพิ่มด้านความปลอดภัย แม้ว่าพลาสติกวิศวกรรมมาตรฐานจะสามารถรองรับอุณหภูมิการทำงานจริงได้ก็ตาม หากกฎของโรงงานกำหนดให้พลาสติกที่ไม่มีฟลูออริเนต- โดยปกติทีมงานจะต้องออกแบบต่อมซีลหรือหน้าแปลนใหม่เพื่อให้ตรงกับลักษณะการเสียดสีและแรงอัดของวัสดุใหม่
